在发电厂、工业制造等行业中，为了保障生产的不间断以及安全性，会在重要的生产现场安装UPS电源供电系统。为了保证UPS电源在故障或者维修的情况下也能给负载设备提供可靠电源，这时，就需要给UPS配置旁路柜。

UPS电源正常运行时需要三路输入电源：主市电、旁路备用市电和蓄电池。正常的供电路径为：主市电、充电器、逆变器、静态开关、负载。当主市电中断时，供电路径为：蓄电池、逆变器、静态开关、负载。而电池放电终了或逆变器故障时，供电路径为：备用市电、静态开关、负载。若备用市电电压超出标准，则UPS静态开关拒绝备用市电向负载供电，势必造成供电中断。因此，备用市电的质量对UPS系统是至关重要的，而青岛海博电子 BPS系列旁路自动稳压设备（简称旁路柜），正是针对UPS对备用市电要求而设置的。

青岛海博电子旁路柜的外形尺寸、颜色及结构等与GUTOR各系列的UPS电源相适配，其技术性能指标满足UPS正常运行的需要，具备输入隔离、输出自动稳压、旁路维护、缺相、过载、过压、短路等保护功能。当UPS电源自身发生故障或者因为负载过载而停止供电时，UPS则自动切换到旁路供电。在市电电网不稳定导致出现电压下陷或过高、电压浪涌、减幅振荡、电源干扰、电源突波、电源尖峰、三相电不平衡、交换瞬变及谐波失真等问题时，旁路柜也可以起到稳压、隔离和抗冲击的作用，避免对设备造成损害。

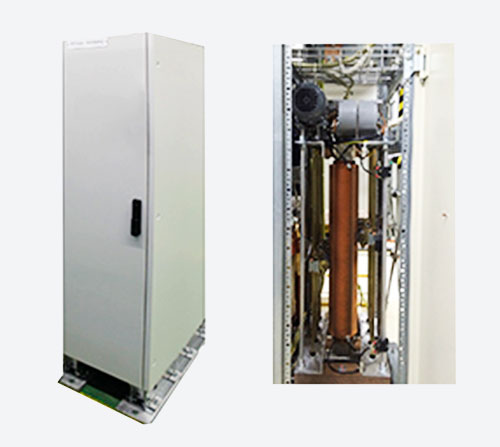

青岛海博电子的旁路柜主要由隔离变压器、输出电压补偿变压器、输出电压自动补偿调压器、自动稳压控制单元这四个部分组成。隔离变压器将系统输出与电网隔离，其额定初/次级电压380/220VAC；输出电压自动调整装置由自动稳压控制电路、调压电机、补偿式调压器和补偿变压器组成，该装置具有调节灵敏度高，抗干扰能力强，工作性能稳定等特点，并带有输出电压精度调节电路。

作为UPS电源不可或缺的辅助系统，青岛海博电子旁路柜带有“自动”和“手动”两种工作方式的转换控制开关，当控制开关转换到“自动”工作方式时，设备处于自动稳压状态；当控制开关转换到“手动”工作方式时，可以通过“升压”和“降压”按钮来进行输出电压的“升压”和“降压”操作，实现手动调节输出电压的目的，确保输出电源质量的稳定性。

与其他形式的稳压器相比，青岛海博电子的旁路柜具有容量大、效率高、无波形畸变，电压调节平稳、抗干扰能力强、适应负载广泛，能承受瞬时超载，使用方便、维护简便、运行可靠等特点，可广泛应用于核电站、石油天然气、石化、发电、化工等的工业不间断电源前端的保护设备，同时也可以使用在大型设备的旁路供电系统。

综上来说，为了更好地保障电压稳定供给负载，UPS电源系统都需要配置旁路柜。青岛海博电子旁路柜性能稳定、安全性高，能够满足设备连续运转的要求，从而提高设备运行的可靠性，具有较强的市场竞争力，欢迎有需要的客户前来垂询。
